انواع مختلف فیلتر

انواع مختلف  فیلتر

تعداد و تنوع مواد مواد بکار رفته در فیلتر واقعا بسیار زیاد است، اعم از صفحات فلزی با سوراخهايی درحد چند سانتی متر، تا غشای متخلخل ميکروني، و از ورق، از پارچه های بافته شده و يا لايه‌هايي از شن و ماسه.

مواد فیلتر ممکن است از هر ماده‌اي که بتواند نفوذپذیر باشد، ساخته شده باشد از جمله:

مواد معدنی غیر آلی

کربن و ذغال چوب

شیشه

فلزات

اکسیدهای فلزی و دیگر مواد سرامیکی

الیاف طبیعی

الیاف مصنوعی

صفحات از مواد مصنوعی

مواد بکار رفته در فيلتر ميتواند به شکلهاي مختلف مانند میله یا شمش، ورق، الیاف یا گرانول دانه‌هاي ريز، سیم و غیره ساخته شده باشد.

دسته بندي انواع فيلترها برای اولین بار توسط یکی از نويسندگان در سال 1965 ، به عنوان یک چارچوب برای نظم بخشي به درخواستهاي گیج کننده متعدد ابداع و ارائه شده است . نسخه اصلاح شدة اين دسته بندي در سال 1981 نوشته شد و شامل 9 بخش اساسي است که در زير آمده است،

جدول  طبقه بندی مواد فیلتر

Smallest particle retained (pm)	Subdivisions	Main media type
100	Flat, wedge-wire screen	Solid fabrication
10	Wire-wound tubes
10	Edge-type
5	Stacked discs
20	Perforated	Metal sheet
1	Sintered woven wire
5	Unbonded mesh
1	Ceramics and stoneware	Rigid porous media
1	Sintered metal powder or fibre
1	Carbon
<1	Sintered plastic powder or fibre
5	Yarn wound	Cartridge
1	Bonded granule or fibre
<1	Pleated sheet
10	Perforated	Plastic sheet
5	Sintered woven filament
10	Woven mono- or multifilament (Membrane)
<0.1	Ceramic	Membrane
<0.1	Metallic
<0.1	Polymeric
5	Staple fibre yarn (polymeric filament)	Woven media
10	Dry-laid (felts)	Non-woven media
2	Wet-laid (papers)
0.5	Wet-laid (sheets)
0.1	Special polymeric (spun bonds, etc.)
1	Fibres	Loose media
<0.1	Ceramics and stoneware

واضح است که لزوماً تمامي مواد نفوذ پذير قابل استفاده براي مدياي فيلتر نيستند. اما برخي از خواص ذاتي آنها باعث مي‌شود آنها را با ترکيب مواد مناسب ديگر بعنوان مدياي فيلتر مورد استفاده قرار دهند. نه اينکه شکل خاصي از يک ماده در شکل اوليه خود بعنوان مدياي فيلتر مورد استفاده قرار گيرد، بلکه طي عملياتي آنرا براي استفاده براي مدياي فيلتر مناسب مي‌سازند. بعنوان مثال پنبه يا نخ را نمي‌توان بعنوان فيلتر مورد استفاده قرار داد بلکه با بافت آن و يا پيچيدن آن بر روي هم مي‌توان  بعنوان يک فيلتر خوب مورد استفاده قرار داد.

به هر صورت با استفاده از مواد مختلف و ترکيب آنها با يکديگر ، با توجه به نوع استفاده از آنها و اينکه براي چه منظوري مورد استفاد قرار گيرد، انواع مختلف فيلتر ساخته شده است. و غشاء يا مديا مورد استفاده در فيلتر بايد شرايط زير را داشته باشد:

توانايي نگهداري جامداتي كه از جريان سيال جدا مي شوند را داشته باشد.

از نظر فيزيكي و شيميايي مقاوم باشد. و در اثر عبور سيال پاره و يا حل نشود.

به سادگي مسدود نشود.

با توجه به محل استفاده خيلي گران نباشد.

 براي آگاهي بيشتر مي‌توانيد به کتاب Handbook of Filter Media مراجعه نماييد.

حال که تا حدودي با مواد بکار رفته در ساخت فيلترها آشنا شديد، به معرفي تعدادي از انواع فيلتر مي‌پردازيم

فیلتر های فلزی(قابل شستشو)

فیلترهای فلزی که در ایران فیلترهای قابل شستشو نیز نامیده می‌شوند عموماً در اولین مرحله فیلتراسیون هوا قرار می‌گیرند و با توجه به ابعاد چشمه‌های آخرین صفحه مشبک آن قادر به گرفتن اجسام و ذرات معلق درفضا از قطر یک الی دو میلیمتر به بالا هستند . ساختار این فیلترها به گونه‌ایست که ورقه‌های توری فلزی به صورت چین خورده و تخت بر روی هم قرار داده شده است.

قرارگرفتن این صفحات به صورتی است که در قسمت ورودی هوا شبکه‌ها بزرگتر و بتدریج در آخرین مرحله دارای ریزترین شبکه می‌گردد.

افت فشار اولیه این پیش فیلترها در جریان حجمی هوا معادل 3400 متر مکعب در ساعت ( CFM 2000) برابر 10 الی 20 پاسکال می‌باشد . ابعاد متداول آن 50×300×600  و 50×600×600 میلیمتر است . سایر ابعاد غیر متداول نیز قابل ساخت می‌باشند . توریهای چین خورده بکار رفته در آن از دو نوع گالوانیزه و یا آلومینیومی، و با مش 10 ميکرون به بالا توليد شده است، با توجه به سفارش مصرف کننده انتخاب و در شکل و اندازه دلخواه توليد می‌شود .

فیلترهای الیاف شیشه‌ای







مدیا یا بستر این نوع فیلترها از جنس الیاف شیشه‌ای بهم پیوسته (امرگلاس یا امرکول) عموماً به ضخامت ۱۲/۵ ، 25 ، 50 و 100 میلیمتر می‌باشد که پس از برش در داخل قاب مقوایی مقاوم و یا فلزی قرارداده می‌شود که قسمتهای باز قاب مقوایی در بر گیرنده 75 درصد از سطح قاب جهت عبور هوا از سطح فیلتر می باشد ، فیلترهای الیاف شیشه ای بصورت پد در ابعاد مختلف با قاب و بدون قاب و یا بصورت فیلترهای رول (رولوماتیک) 20متری و 40 متری در عرضهای مختلف عرضه میگردد .

در طبقه بندی یورونت تحت درجه EU1  ، EU2   ، EU3   و EU4   قرارداشته و افت فشار اولیه آن در سرعت هوای عبوری ۲/۵ متر بر ثانیه 25 تا 30 پاسکال بوده و قدرت جذب خاک مصنوعی آن از نقطه نظر راندمان وزنی بین 70 تا 98 درصد اندازه‌گیری شده است . افت فشار نهائی پیشنهادی این نوع فیلترها 20 پاسکال می باشد . ابعاد متداول این فیلترها برابر 595×595  و 295×595 و 490×490 میلیمتر و با ضخامتهای ۱۲/۵ ، 25 ، 50 و 100 میلیمتر می باشد . ابعاد غیر متداول نیز ساخته می‌شود .

این فیلترها بصورت گسترده ای در هواساز ، کارخانجات داروسازی ، بیمارستانها ، کوره‌های رنگ، هودهای آشپزخانه و همچنین در مکانهائیکه دارای حرارت می باشند قبل از فیلترهای پانل، کیسه‌ای ، هپا و اولپا بکار گرفته می‌شوند تا عمر مفید فیلترهای نامبرده را افزایش دهند.

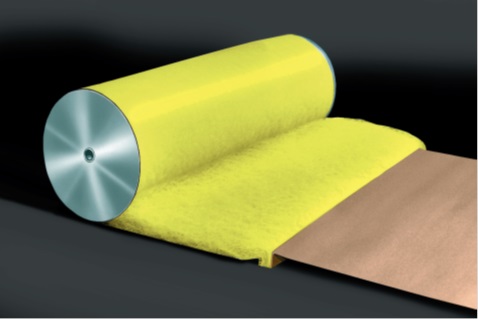

فیلتر پد و رول



فیلترهای پد و رول که از الیاف سنتتیک (پلیستر و مصنوعي )ساخته شده‌اند در ابعاد مختلف بصورت پد و رول با عرض حداکثر 2000 میلیمتر عرضه می‌گردد. این نوع فیلترهای ایرانی و خارجی با راندمانهای 10 الی 60% بر اساس استاندارد اشری 1992-۵۲/۱  برابر با G2 و G3 و F5 در استاندارد EN/779 و با ضخامتهای 2-5-10-12-15-20-25-50 میلیمتر بدون لایه محافظ و با ضخامتهای 15-20- 25 میلیمتر با لایه محافظ بعنوان پیش فیلتر جهت ازدیاد عمر مفید فیلترهای راندمان بالاتر و یا فیلتر اصلی در سالنهای رنگ خودروسازیها- اطاقهای کمپرسور – تابلوهای برق و غیره استفاده میشود

فیلترهای کفی (Pleated panel air filter) فیلترهای با الیاف مصنوعی (منسوج نبافته)





جنس مدیا یا بستر فیلتر این پیش فیلترها از الیاف مصنوعی (نبافته ) انتخاب شده که همراه با توری مخافظ با عمق های 50 یا 100 میلیمتر به صورت زیگزاگ یا آکاردئونی چین خورده در داخل قاب مقوایی، پلاستيکي یا فلزی قرار میگیرد .

قسمتهای باز قاب مقوایی نیز بصورتی طراحی و برش خورده که امکان عبور هوا از حدود 75 درصد سطح مقطع آن را ممکن ساخته است.

این فیلترها که اصطلاحاً به کفی و پلی‌تد پانل Pleated panel  مشهور است در طبقه بندی یورو ونت تحت درجه EU-3 الی EU-9  بوده و افت فشار اولیه آن در جریان هوای 3400 متر مکعب در ساعت، 30 پاسکال با راندمان 35 الی 40% ، 40پاسکال با راندمان 45 الی50% ، 55 پاسکال با راندمان 55 الی 60% می باشد .

راندمان آنها در جذب ذرات و غبار آتمسفری حدود 30 الی 98 درصد و قدرت ربایش خاک مصنوعی توسط این پیش فیلترها طی آزمایشات مختلف با تونل( تست اشری۵۲/۷۶) بین 80 تا ۹۹/۹ درصد از نقطه نظر راندمان وزنی مشاهده شده است. ابعاد متداول این فیلترها برابر 600×600 و 300×600 باضخامت 50 و 100 میلیمتر و 50×490×490 میلیمتر می‌باشد . افت فشار نهائی (پیشنهادی) این فیلترها با توجه به راندمان آنها 200 الی 250 پاسکال میباشد.

جایگزینی بسیار اقتصادی برای فیلترهای با الیاف شیشه ای بوده و بطور کلی به منظور افزایش عمر مفید فیلترهای حساس هپا واولپا به کار برده میشوند.
